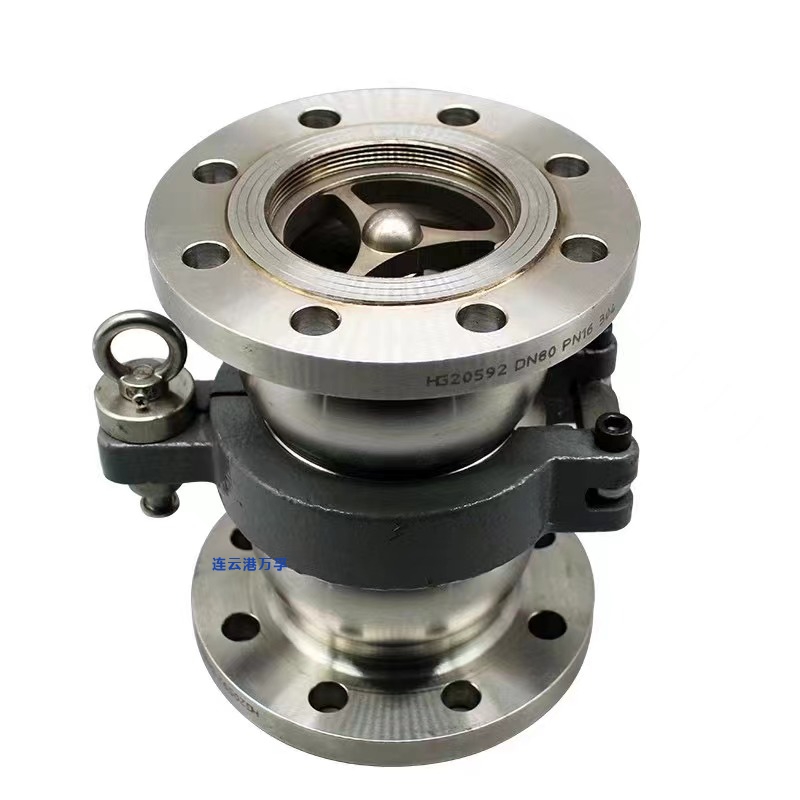

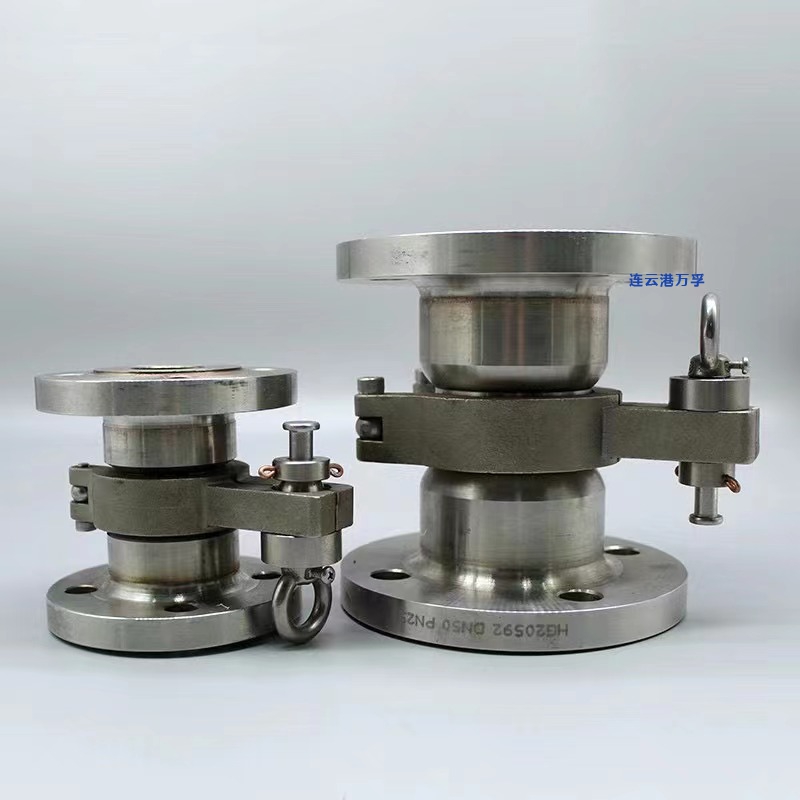

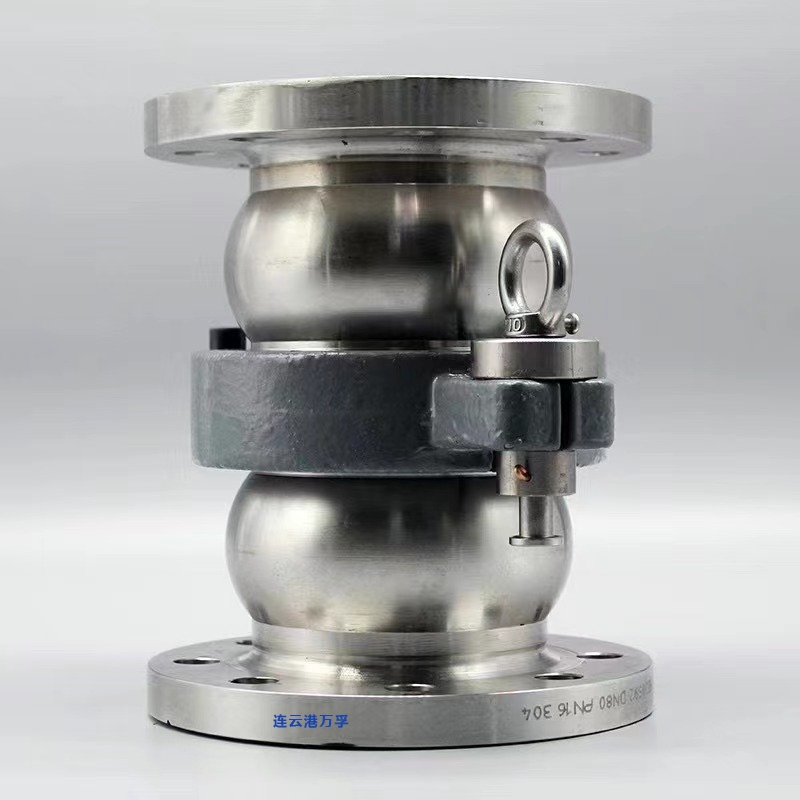

緊急拉斷閥-鋼絲繩抱箍式
鋼絲繩牽引式拉斷閥用來保障槽罐車、鐵路河運之間物料裝卸安全。機械原理：設置一根鋼絲繩，沿著軟管或者鶴管裝在車移動方向，一端系在拉斷閥上，另一端固定在鶴管立柱 內臂 或者其周邊固定附屬物上。鋼絲繩的極限伸展長度一定要比軟管或者鶴管內臂加外臂的長度短，從而在槽車意外移動時，保證鋼絲繩提前繃緊。在流體管路受力前觸發拉斷閥，拉斷閥分離成兩部分，分離截面瞬間關閉，避免事故發生。
結構為鶴管型拉斷閥結構圖，其由主體兩個單向閥、兩個卡箍夾緊組成。單向閥用彈簧力關閉，單向閥由殼體、主密封、閥芯、絲堵、卡箍等組成。
拉斷閥過程
槽車正常工作時，鋼絲繩處于松弛自由狀態。當槽車馳離，鋼絲繩繃緊，超出極限范圍后拉斷。
①首先拉斷軸與錐頂剪斷安全銷（紫銅絲）。
②然后鎖緊環被拉出凸臺。
③錐頂撐開卡箍，兩個單向閥分離。
④兩個單向閥在彈簧力的作用下，實現密封。
注意：①緊急拉斷后，必須迅速停泵，卸掉管線壓力。
②鎖緊螺母不能擰的太緊，只要不會造成自然脫落即可（如有公斤扳手，擰到42KG左右即可）。鎖緊螺母可防止拉斷閥意外拉斷。
